SU建模情报局|教你做一个有生命的家具动态组件

作者:活力网-Andrew 2018-06-08

同学们大扎好!

这里是活力网的


SU建模情报局终于更新了…

其实Andrew准备了10几个建模案例

但是都没有时间录制成视频

之后也会加快更新的速度

本期是我们的


本期案例介绍

为家具模型赋予信息与生命

(请看下方动图)


这一期我们先来个最简单最基础的案例,

面对冷冰冰的模型。

你是否觉得它能提供给我们的信息太少了?

假设一个场景,

你正在为甲方展示你的设计方案。

当甲方询问关于方案中家具的

品牌、尺寸、价格、设计师、产地、款式、官方网站……

等等的时候,是不是一脸懵逼?

我们能不能将这些家具模型赋予信息,让它活起来呐?

答案就是它!动态组件

我们这一期的案例就是将信息赋予到一个家具,

让它不再是一个冷冰冰的模型。

我们还可以根据家具不同的尺寸,显示不同的价格。

这样的体验感才是甲方爸爸最想要的。



视频学习路径

本期案例详细教程请

点击下方链接进入

活力网SU建模情报局

https://www.uzing.net/course_show-1660-5998-12-5-1.html

友情提示:跟着视频练习,效果更佳呦!


案例模型获取


每天分享一个SketchUp精选模型


微信扫码关注“iMod”订阅号

回复“SU33”获取案例模型下载地址



图文简易教程


这里呐,我们为大家附上一个简易的图文教程。

首先说一下动态组件的几个前提。

前提一:必须使用专业版的SU也就是 SketchUp Pro

前提二:你的对象必须是组件(废话,又不是动态群组)。

再说一下动态组件需要注意的几点。

注意点一:组件嵌套关系。

注意点二:单位!(默认只有英尺与厘米,建议使用厘米)

我们的课程案例是造作造作软糖双人沙发TM


这个品牌也是笔者最喜欢的一款国货家具。

废话不多说,马上进入教程。

首先先为组件整体增加一个Name(名称)点击加号 点击Name


然后输入名称 对应组件选项也出现相同的名称。


但是我们要修改这个字的颜色、大小、字体 怎么办?

为大家介绍一个制作网站常用的语句

<font face="Microsoft Black">

这个语句可以定义文本的字体


然后我们可以在Name这里输入以下代码

<font face="Microsoft Black"size="6"><font color=00000>ZAOZUO · 造作

拆解一下 font face="Microsoft Black" 为指定对应文本字体为 微软雅黑size="6" 字号大小为6

font color=7a7a7a 字体颜色为7a7a7a(灰色)

这里的颜色数字对应PS的这里


别忘了将他们用大括号围起来。

最后在末尾敲上你要写的文字ZAOZUO · 造作

最后呐,这里是修改好的样子,文字已经按我们的设定,变灰


但是我们发现组件选项中的名称太靠上了。

我们想把他向下移动一格。

事实证明,空格和回车是没用的。

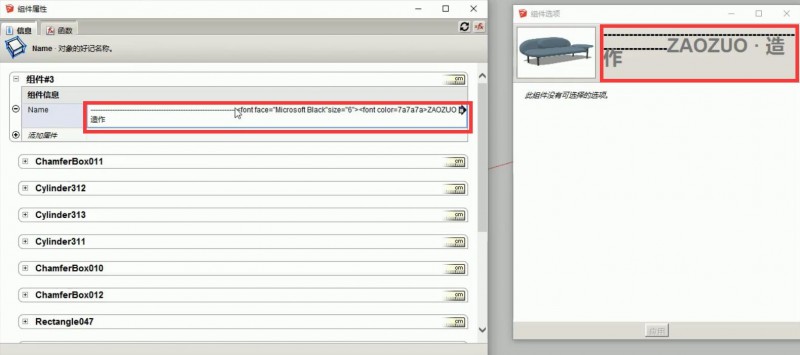

于是我们在文字的前方打N个"—"让文字强迫换行。


但是前面的"—"太扎眼……我们要写一行代码把它“隐身” 掉

这行代码与上一步的代码一致

<font face="Microsoft Black"size="3"><font color=Transparent>--------------------------------------------------------------------

重点是这里“Transparent”,我们把"—"的颜色改为Transparent(透明)


最后Name 家具的品牌名称就做好啦!


然后我们增加下一个

Summary(概要)

代码如下所示

<font face="Microsoft Black "size="5"><font color=e0b848>造作软糖双人沙发TM|Gummy Sofa

大家可以根据上一部自行拆解

最后沙发的款式名称就做好了!


然后我们增加下一个

Description(描述)

我们要将这款沙发的简介写到这里

并且链接到沙发单品的介绍页面

这里再为大家介绍一个简单的代码

<a href="http://XXX.com">

此代码可以将对应的文字,超链接到目标的URL,也就是连接到网站


我们看一下代码

<a href="https://www.zaozuo.com/item/300029">造作 · ZAOZUO · 软糖双人沙发TM

拆解一下

<a href="https://www.zaozuo.com/item/300029">

前方的代码代表超链接的URL

后面的文字代表将这些作为超链接的载体

最后我们看到这行文字就变为了蓝色字体下划线

我们就可以愉快的点开家具单品的介绍网站了!

然后我们增加下一个

ItemCode(项目代码)

这一步是要制作品牌的官方网站

代码如下,与上几步一样

<font face="Microsoft Black"size="2"><font color=Transparent>----------------------------------------------<a href="http://www.zaozuo.com/ ">www.zaozuo.com



最后我们要将品牌的图片增加到动态组件预览图这里

点击加号,增加 形状设计

绿框中增加一个图片的链接,这里预览图的图片必须是存在于互联网中的

不能增加本地图片

黑框中的数值定义组件选项的宽度

蓝框中的数值定义组件选项的高度


模型的品牌信息终于结束了!!!

接下来我们制作模型的尺寸信息与价格信息


点击加号,增加一个尺寸(全部添加)


点击长度(X轴)后面的小三角


然后点击下拉菜单选择”用户可以从下拉列表中选择

下方填写对应长度的尺寸

比如这个沙发有三个款式,长度分别为”160cm、185cm、200cm

左面与右面要一一对应


然后我们就可以去修改沙发的长度

并且,模型也会随着改变,而且这个数值是绝对准确的

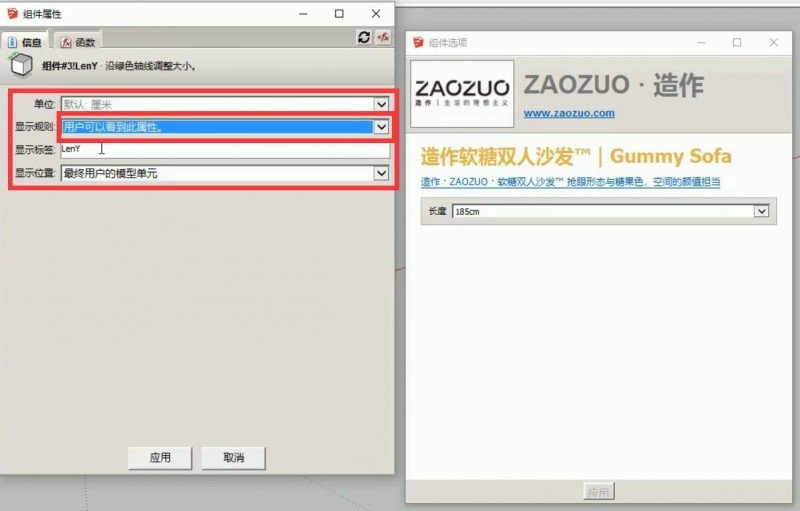

接下来我们以此类推将宽度和高度也显示出来



最后的最后,我们增加模型的价格信息

价格这个选项自带的信息是没有的

我们要制作一个自定义名称信息

自定义的名称这里输入”Price“

然后把价格这个属性显示在组件选项中

这价格这里输入

=LenX+200

意思就是在长度数值的基础上加200元

(这里单位没有人民币,所以我选择了美元)


但是我们发现,这个定价规则太死板

不够灵活,怎么办呐?

这里再为大家介绍一个语句

IF语句

条件判断语句

会Excel的朋友应该都不陌生

其实大概意思就是如果XX就XX



然后我们在价格这里输入

=200+IF(LenX=160,150,0)+IF(LenX=185,220,0)+IF(LenX=200,260,0)

拆解一下

200美元为价格基数

IF(LenX=160,150,0)

当X的值等于 长度为160 的时候

在200美元的基础上加150美元

“0”相当于其他的不变

然后其他的以此类推



最后,这个动态组件就做好了!


其实看着麻烦,但是照着做一次就会了

很简单的!!!

好的!这次Andrew就为大家吹到这里

更多关于动态组件以及SU建模技巧的教程

还请继续关注我们的


SU建模情报局

Andrew永远爱你们!



会建模不会渲染?

不会建模又不会渲染?

没关系,这个暑期,

Caigle带你成长为SketchUp渲染高手!

七大全新技术+二十多个大师空间+商业空间案例实战


VRay 3 for SketchUp 建筑表现高级班 · 第十一期(暑期班)火热招生中……


前十报名优惠(仅剩最后5个)


点击下图即可查看详情▼




会员评论(2)

请先登录
验证码: 看不清楚,换一张
  • imena 2018-06-17 21:12
    1、Name参数如果想要换行,加一个<br>就会换一行。
    2、根据长度改变价格,有专门的函数,但不能直接在LenX上做下拉菜单,因为LenX的值强制带尺寸单位。新建一个Length自定义属性,单位默认为文本,然后使用下面的公式(已经过实测):
    ①直接显示数字 =CHOOSE(OPTIONINDEX("Length"),350,420,460)
    ②带RMB符号 =CHOOSE(OPTIONINDEX("Length"),"¥2253","¥2704","¥2961")
    原理:OPTIONINDEX("Length")返回当前的Length值位于下拉列表中的第几项,如果Length=160,值为1-->于是CHOOSE()函数选择第一个价格:¥2253做为Price的值。带RMB符号的数值被当成文本对待,所以在公式中要加引号。
    验证码: 看不清楚,换一张
    3 0
  • imena 2018-06-17 21:05
    1、Name参数如果想要换行,加一个
    就会换一行。 2、根据长度改变价格,有专门的函数,但不能直接在LenX上做下拉菜单,因为LenX的值强制带尺寸单位。新建一个Length自定义属性,单位默认为文本,然后使用下面的公式(已经过实测): ①直接显示数字 =CHOOSE(OPTIONINDEX("Length"),350,420,460) ②带RMB符号 =CHOOSE(OPTIONINDEX("Length"),"¥2253","¥2704","¥2961") 原理:OPTIONINDEX("Length")返回当前的Length值位于下拉列表中的第几项,如果Length=160,值为1-->于是CHOOSE()函数选择第一个价格:¥2253做为Price的值。带RMB符号的数值被当成文本对待,所以在公式中要加引号。
