Yabu风格化效果图制作思路解析

模型获取

本期模型获取方式

浏览器地址栏输入“iMod.vip”

右上角搜索框输入对应模型ID获取模型

iMod · 美图 第一期iMod模型ID：M007897

（文件包含SU模型与PSD文件）

注：模型只能使用Vray3.6渲染，Vray3.4会出错

概述

首先，Yabu是谁？

室内设计师应该都认识这两位设计师

↓

雅布与普歇尔伯格

这两位是目前世界室内设计界的绝对大师

中国的粉丝也有千千万

同时，也在中国留下了许多顶级作品

我们今天选取的案例是Yabu在北京的一个项目

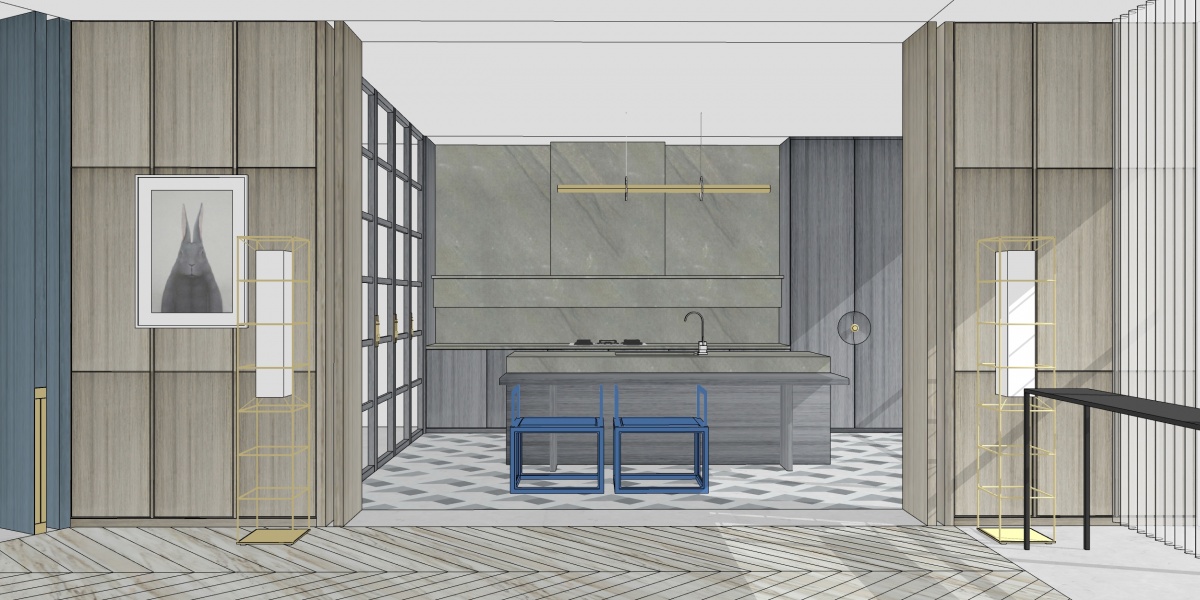

案例选取：Yabu梵·悦108北京超级豪宅效果图

案例原版图纸获取途径

浏览器地址栏输入“iMod.vip”

右上角搜索框输入对应案例ID获取案例

案例ID：M006901

↓

大概了解之后

接下来要弄清楚的一点是

做此类效果图用哪一个建模软件最好？

我想当然是

（大师都在用SketchUp，你还在等什么？）

为什么呐？因为SU的风格样式系统可以将对象的

线、面、光影……等等通道用最短的时间统统分离出来

并且SU裸模表现的效果也让人感觉很舒适

↓

当年…

笔者刚接触SketchUp的时候

就想为SketchUp的产品经理默默献上膝盖

风格样式系统的设计，简直妙不可言！

好，不说废话我们进入教学

首先，说一下要用到的软件，分别是

- SketchUp （以下简称：SU）

- Vray for SketchUp（以下简称：VFS）

- Photoshop（以下简称：PS）

接下来再看一个公式

设计+SU+VFS+PS=50%+30%+5%+15%

这是做这张图各个要素之间大致的占比

设计当然是首当其冲，占50%

许多学员问我，为什么按这种方法做的图

一点高大上的感觉都没有？

大部分原因可能是设计本身不够高大上

或者是构图不够讲究

SU部分

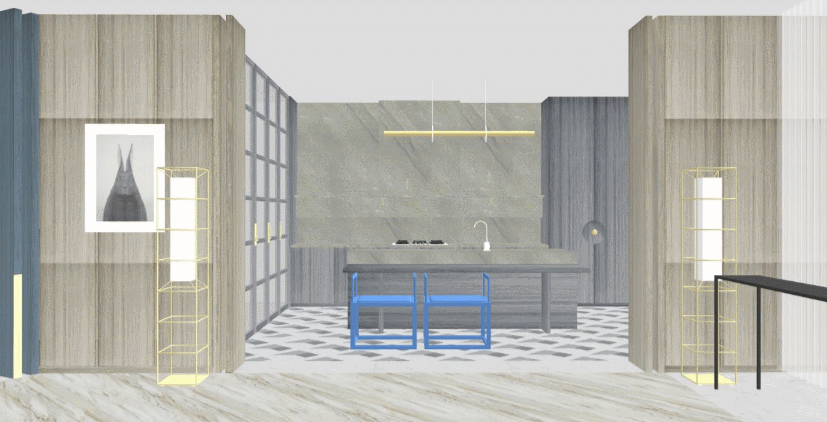

我们先观察一下SU模型

↓

SU的裸模感觉已经非常棒了！

整体感觉，从设计到主材选择

都非常的纯粹

主材以高级灰为主色调，整体偏灰

接下来要做的就是将此模型的

线框、阴影、固有贴图、材质ID

这4张通道图快速提取出来

为什么要单独提取出来呐？

单独提取出来可以很方便的调整各个通道的不透明度

画面的可塑性更强

你可以手动提取这四张通道

也可以使用插件更快速的提取

这个插件之前也在我们的

SU插件情报局中讲过

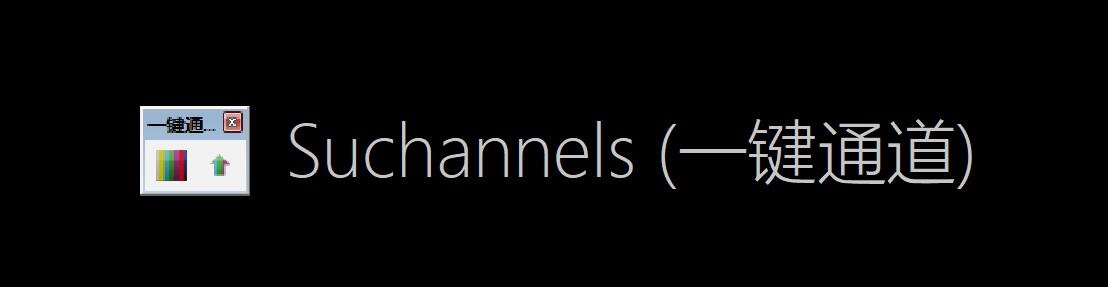

是RND的 一键通道

（点击上方图片免费观看插件教学）

此处省略提取通道的过程

接下来我们就拿到了这几张通道

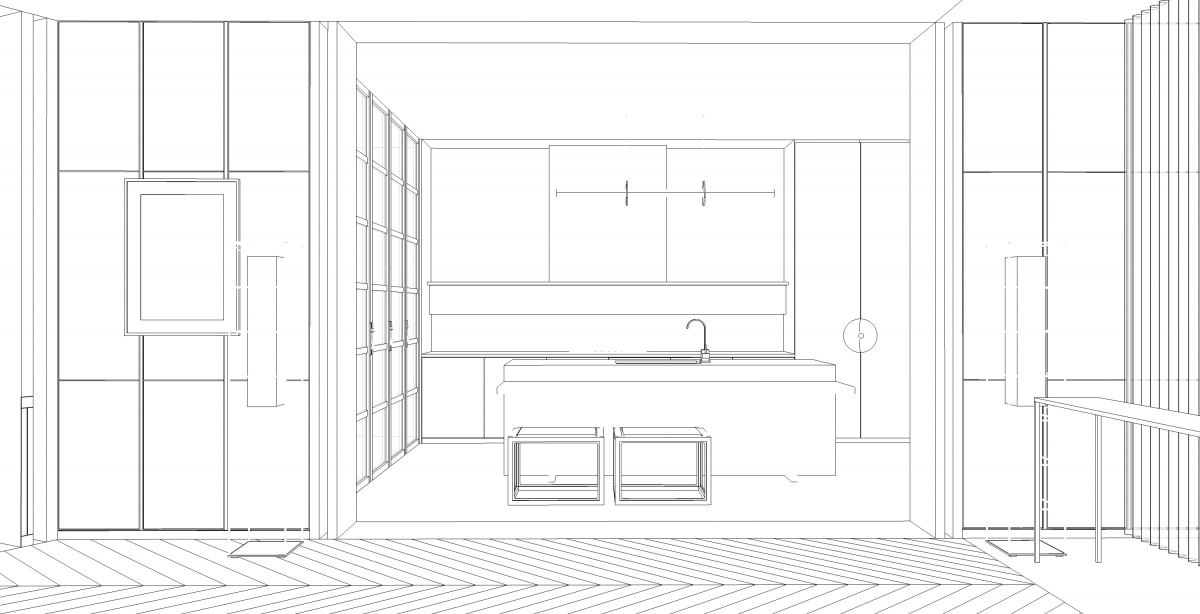

固有色（贴图）通道、线框通道、阴影通道、材质ID通道

↓

到这里SU的部分就差不多结束了

VFS部分

这一部分我们要用VFS渲染一张白模图

这张图是提升画面质感的点睛之笔

提供了图面最重要的一个效果

素描关系

SU裸模虽然能表达出场景的阴影关系

但是阴影过度是不会体现的

阴影的 黑 白 灰 是无法体现的

那图面的素描关系

我们只能用渲染器表达

这里的难点就是

如何将渲染出来的白模与导出的裸模完美重叠在一起

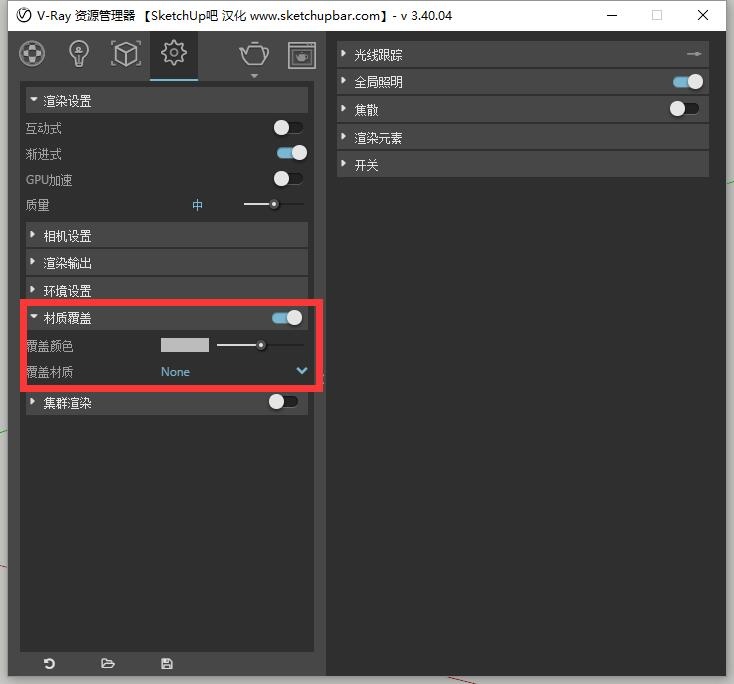

先打开Vray的渲染设置面板

在这里设置材质覆盖，用于渲染白模

材质覆盖可以不要给纯白，灰色就好

不要带有色彩倾向

↓

设置完之后就是最重要的渲染窗口比例

如何和我们的裸模匹配

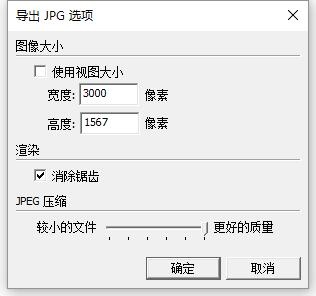

以下是裸模导出图纸的高宽参数

↓

拿出计算器1567/3000=0.5223333333……

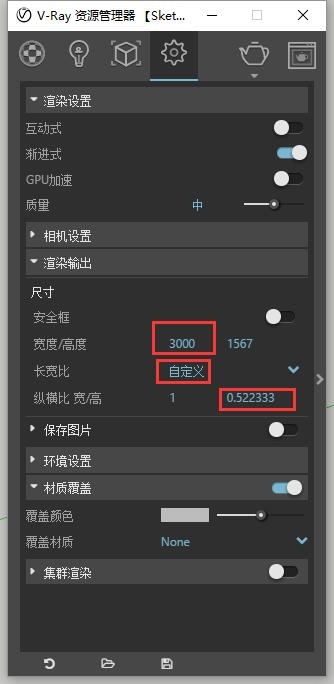

然后在VFS渲染输出这里敲入宽度为3000

纵横比 宽/高 为 1:0.5223333333……

就可以完美适配宽高比

宽：3000  高：1567

当然这是个笨办法，但是达到目的就好

↓

最后做几次测试渲染

然后渲染一张正式白模图

↓

PS部分

接下来进入PS后期部分

将刚才得到的几张图

固有色（贴图）通道、线框通道、阴影通道、材质ID通道、白模

分别拖入PS并且叠起来

如果你之前的操作没有错误的话

他们是可以完美吻合的

↓

接下来把“线稿通道”和“阴影通道”色阶稍微拉一下

让“线稿通道”线稿为纯黑色，其余地方为白色

↓

将“线稿通道”与“阴影通道”给个正片叠底

控制一下线稿与阴影的强弱

最后得到以下效果

↓

下一步就是叠“白模图”

前面说过“白模图”是点睛之笔

在叠之前先观察一下“白模图”

他是有点色彩倾向的

因为我们渲染的时候会有阳光的影响

↓

Shift + Ctrl + U 去色

色阶调整一下

将暗部提亮，得到以下图

可以让明暗对比更明显

↓

给个正片叠底，画面的素描关系立马就出来了

这里放一张有“白模图”和没有“白模图”的对比

↓

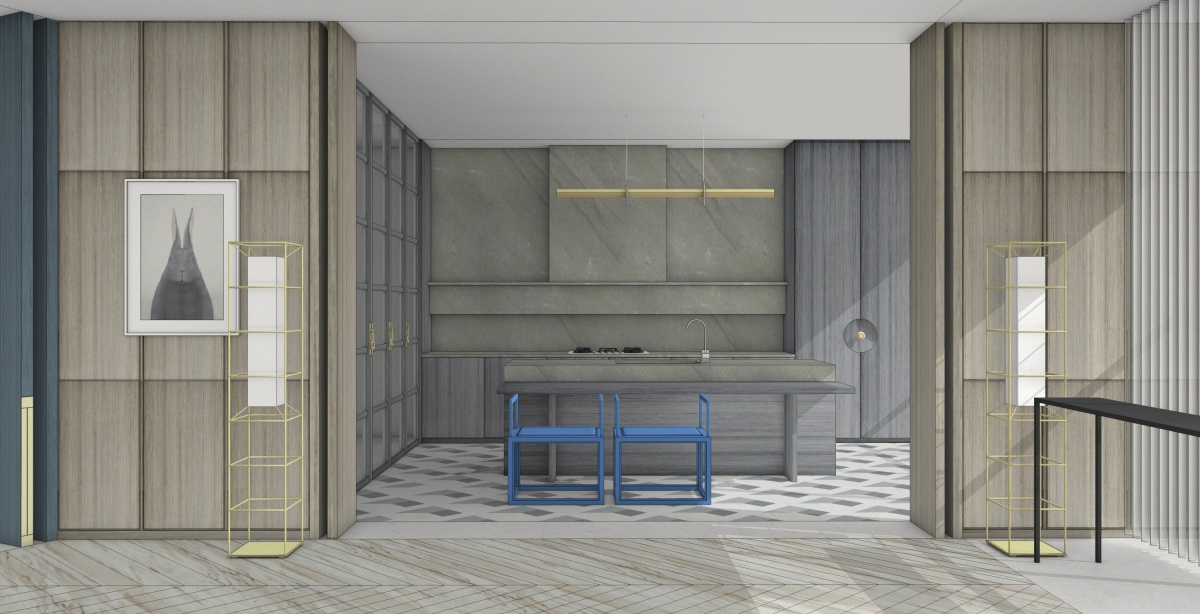

（无“白模图”）

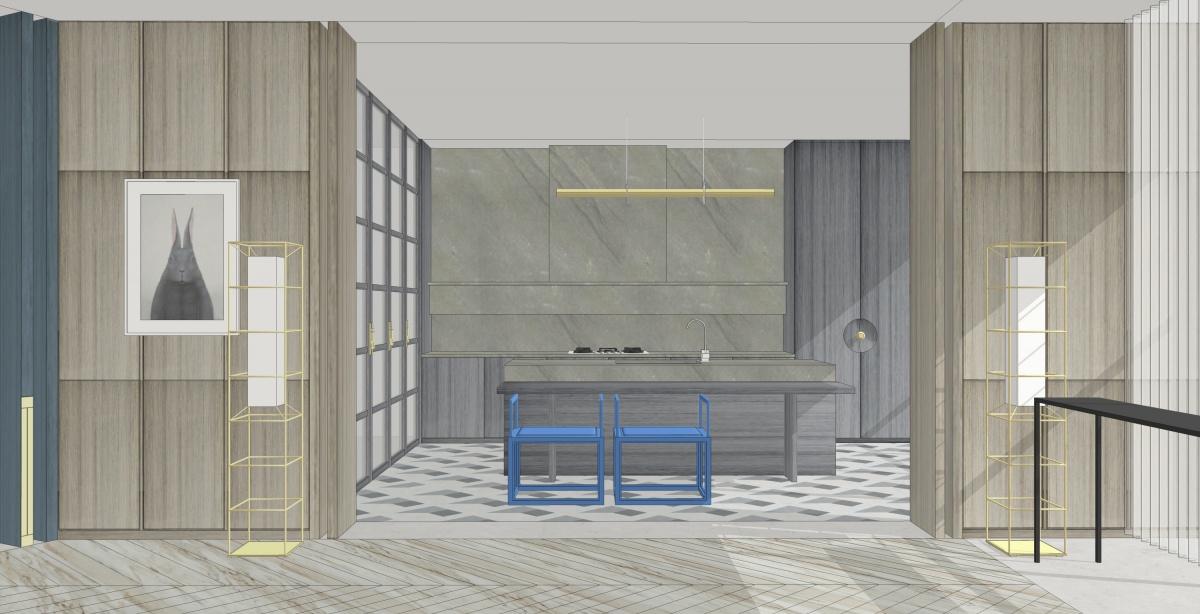

（有“白模图”）

接下来就是一些细节的刻画

首先先观察一下这张图

YABU的设计师在做这张图的时候

很巧妙的挑选了几个材质去凸显它的质感

大部分材质都为裸模效果

只有少数模型是有真实材质质感的

这样处理的视觉感受就是

乍一看是裸模图

但是仔细一看有一些细节材质还是带有质感的

非常耐人寻味，不贪图全面，点到为止

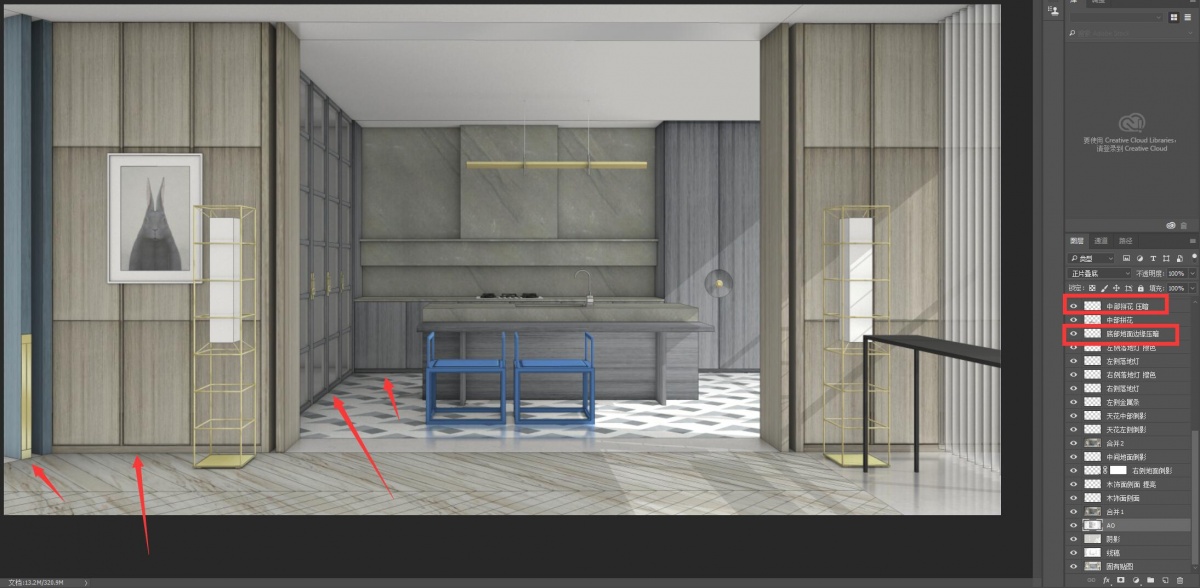

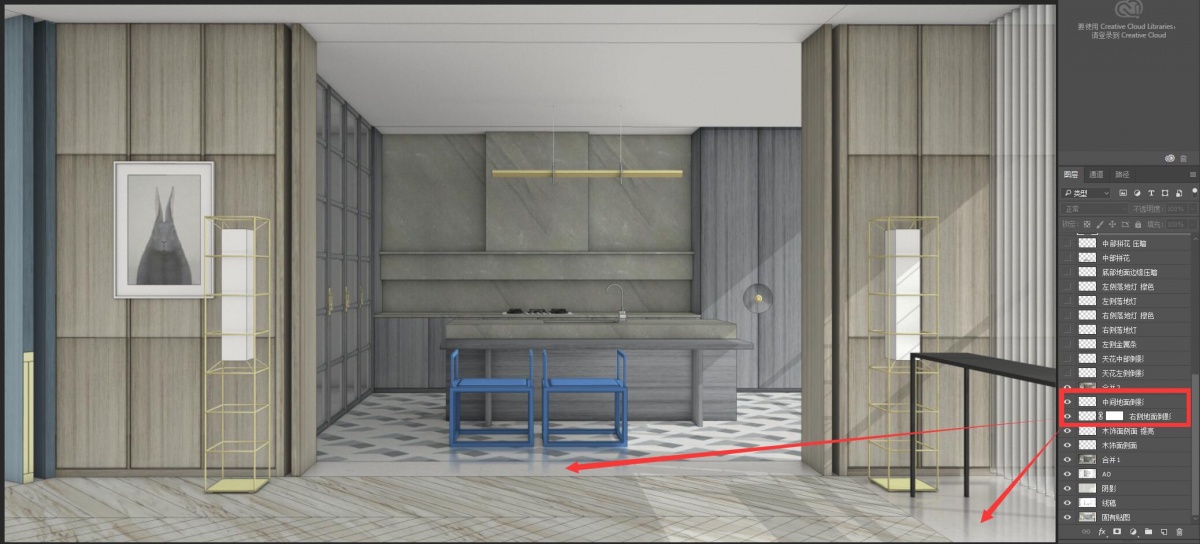

接下来我们就为地面稍微做一些质感处理

将这两块地面制作一个哑光大理石的效果

只要将地面以上的物体提取出来，做个倒影就好了

然后降低不透明度，用蒙版稍微擦除下面部分

再给个高斯模糊，哑光材质就做好了

↓

要记得将墙面与地面衔接处用压暗工具稍微擦一下，增强对比度

↓

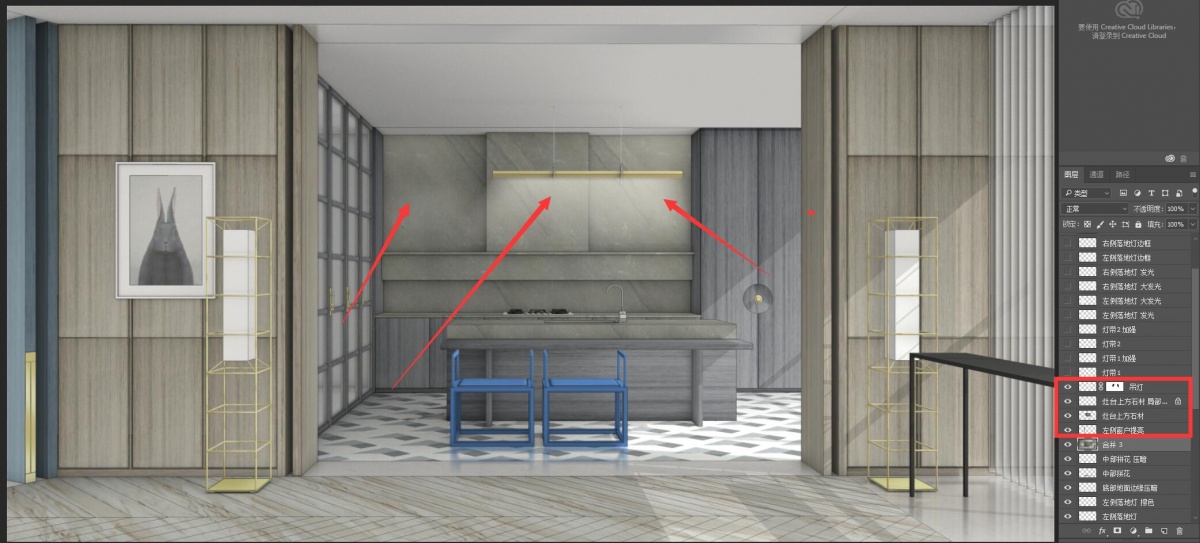

接下来将中间岛台上方吊灯的光晕

与后面厨房墙壁光晕制作一下

↓

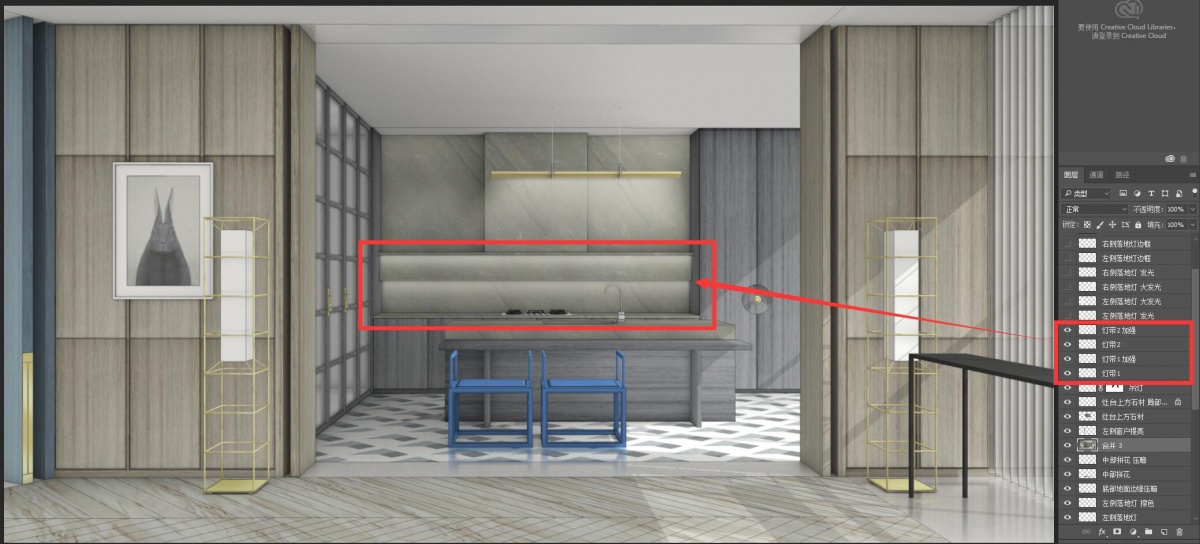

然后制作厨房墙壁下方的灯带

↓

最后一步，制作这两个落地灯的光晕效果

这里的光晕要制作三层

第一层比较集中，比较亮

第二层稍微暗一点，但是范围广，不透明度稍微降低

第三次范围最大，不透明度基本上肉眼很难看到

但是这一层也是必须存在的

这一步做完，这张图就做好了！

↓

是不是非常简单？

如果觉得图文教程太笼统

也可以将案例模型下载下来

自己多研究研究PSD文件
